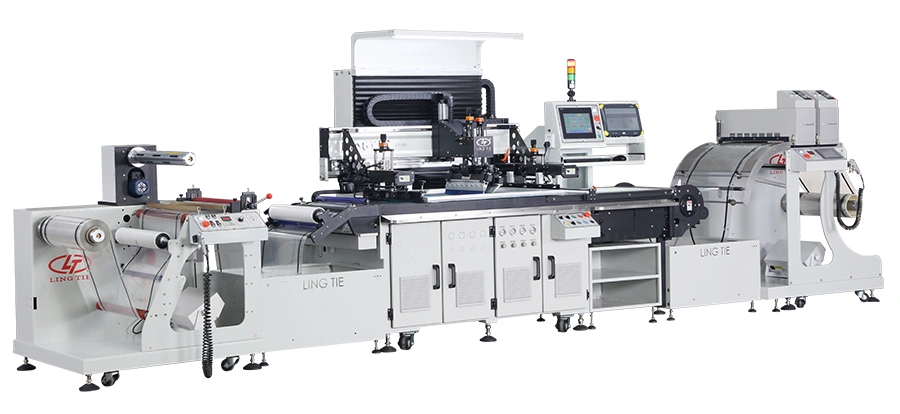

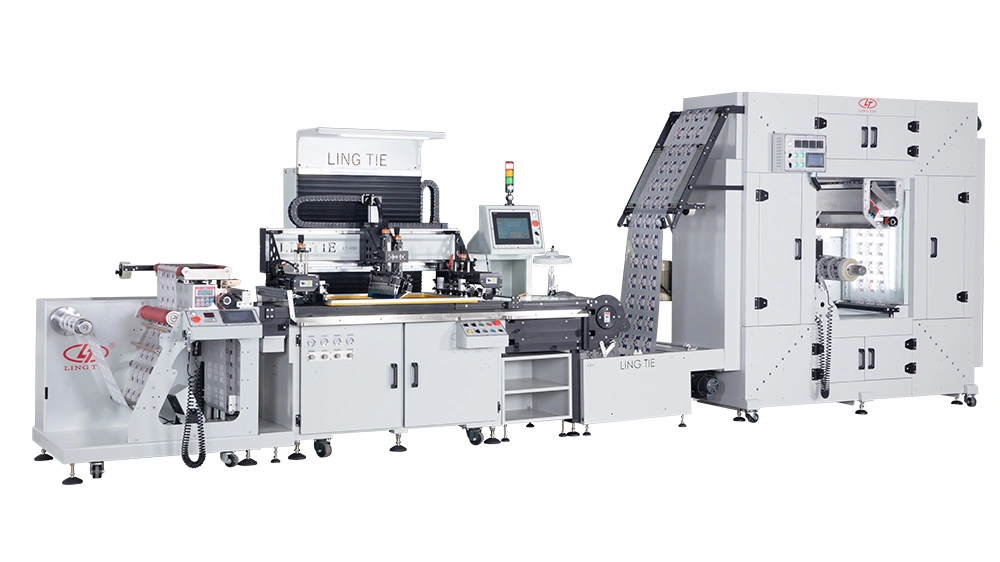

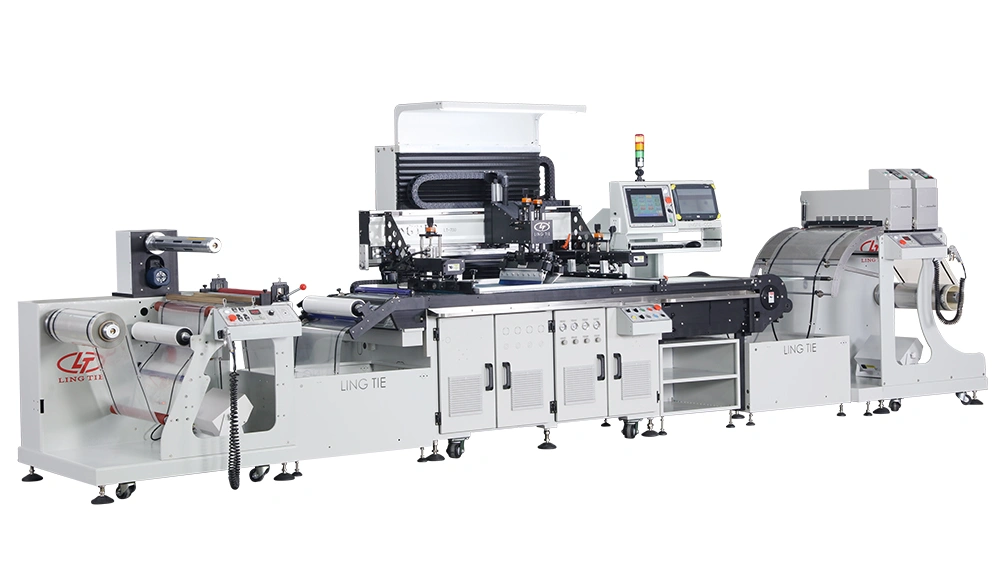

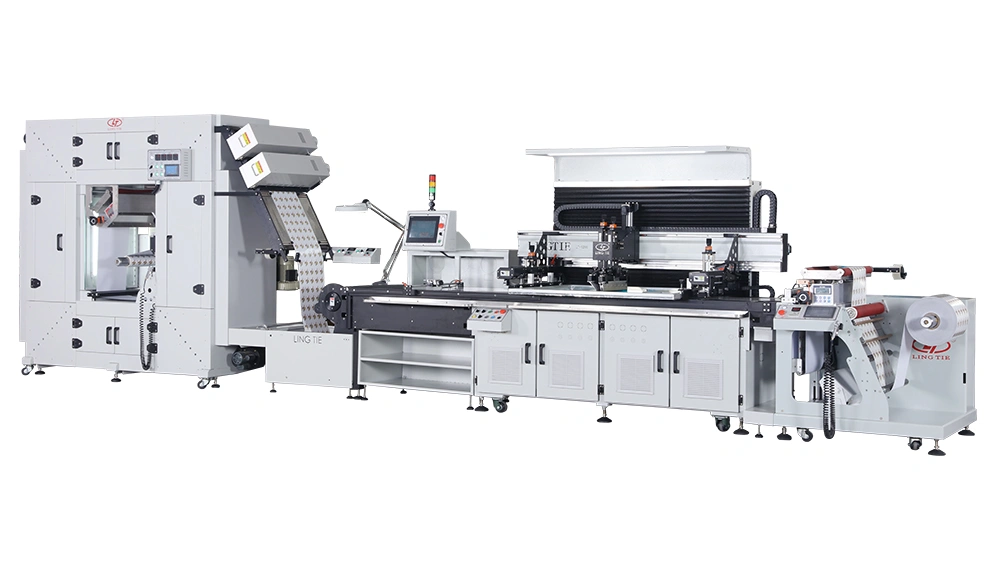

Mesin Sablon Roll-to-Roll

Roll-to-Roll Screen Press

Mesin sablon roll-to-roll otomatis mengintegrasikan proses pembukaan gulungan, penyablonan, pengeringan atau UV curing, dan penggulungan kembali ke dalam satu sistem produksi otomatis yang terintegrasi. Mesin ini mendukung pencetakan satu warna maupun multiwarna dengan presisi tinggi serta pengoperasian yang stabil selama proses pencetakan berlangsung secara kontinu dalam waktu lama pada material fleksibel berbentuk gulungan. Mesin sablon dapat dikonfigurasi menggunakan oven pengering udara panas atau sistem UV curing sesuai dengan jenis tinta dan kebutuhan produksi. Dengan pilihan konfigurasi yang fleksibel serta kontrol pencetakan yang presisi, mesin ini cocok digunakan untuk berbagai aplikasi, termasuk label heat transfer, film elektronik, material dekoratif, produk kemasan, serta berbagai material fleksibel berbentuk gulungan lainnya.

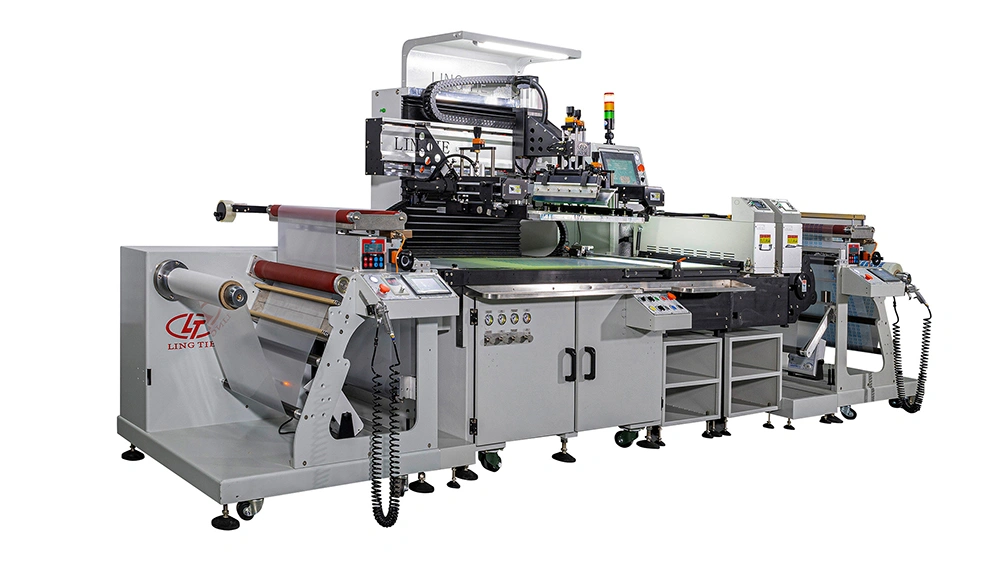

  • Mesin Sablon Roll-to-Roll
    Tonton Video

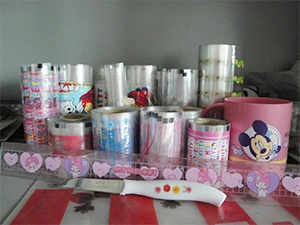

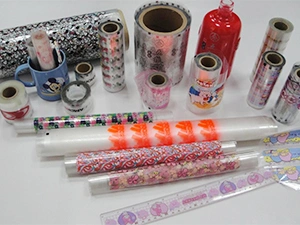

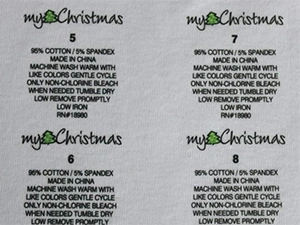

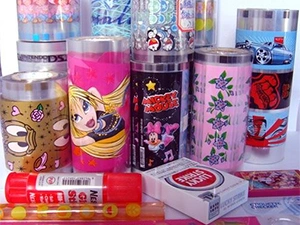

Sampel Produk
  • Sampel Produk
  • Sampel Produk
  • Sampel Produk
  • Sampel Produk
Material yang Kompatibel

Mesin sablon roll-to-roll kompatibel dengan berbagai jenis material fleksibel berbentuk gulungan, termasuk:

  • Film PET, PE, dan OPP
  • Material label berperekat
  • Flexible Printed Circuit (FPC)
  • Film konduktif
  • Kain nonwoven
  • Aluminium foil
  • Film heat transfer
  • Material fleksibel berbentuk gulungan lainnya
Contoh

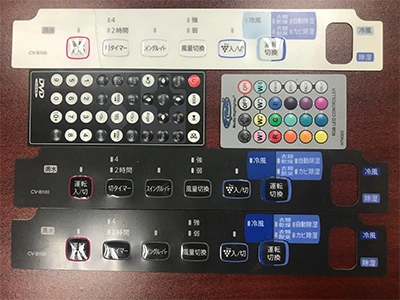

  • Lapisan grafis (graphic overlays) dan sakelar membran (membrane switches)
    Lapisan grafis (graphic overlays) dan sakelar membran (membrane switches)

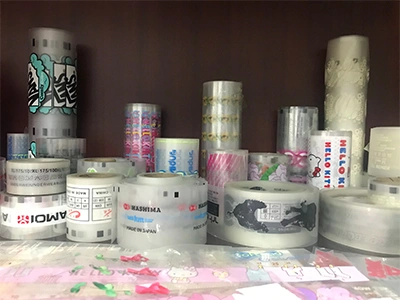

  • Label heat transfer
    Label heat transfer

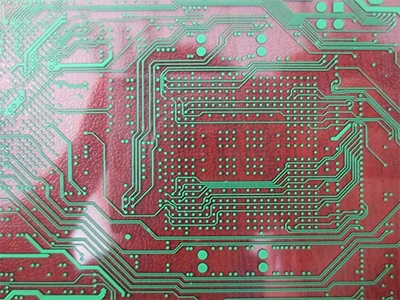

  • Flexible Printed Circuit (FPC)
    Flexible Printed Circuit (FPC)

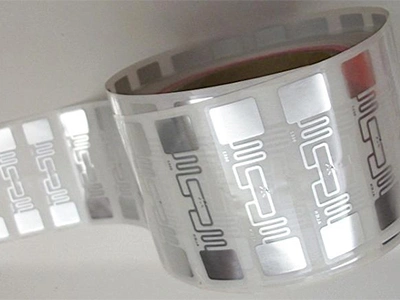

  • Label RFID (Radio-Frequency Identification)
    Label RFID (Radio-Frequency Identification)
Mesin Sablon Roll-to-Roll (Lebar Material 330 mm)
  • Model: LTA-3040/3060/3080/30100/30120/30140/30160/30180/30200/30220
  • Area Cetak (L×P (mm)):
    Standar: 330×450/650/850/1050/1250/1450/1650/1850/2050/2250
    Versi CCD: 260×450/650/850/1050/1250/1450/1650/1850/2050/2250
  • Kecepatan Cetak (pcs/jam): 0-6000 (bergantung pada konfigurasi mesin, ukuran cetak, dan kebutuhan aplikasi)
  • Ukuran Maksimum Bingkai Screen (L×P (mm)): 600×800/1000/1200/1400/1600/1800/2000/2200/2400/2600
  • Lebar Maksimum Material Gulungan (mm): 330
Mesin Sablon Roll-to-Roll (Lebar Material 430mm)
  • Model: LTA-4050/4070/4090/40110/40130/40150/40170/40190/40210/40230
  • Area Cetak (L×P (mm)):
    Standar: 430×550 / 750 / 950 / 1150 / 1350 / 1550 / 1750 / 1950 / 2150 / 2350
    Versi CCD: 360×550 / 750 / 950 / 1150 / 1350 / 1550 / 1750 / 1950 / 2150 / 2350
  • Kecepatan Cetak (pcs/jam): 0–6,000 (bergantung pada konfigurasi mesin, ukuran cetak, dan kebutuhan aplikasi)
  • Ukuran Maksimum Bingkai Screen (L×P (mm)): 700×900 / 1100 / 1300 / 1500 / 1700 / 1900 / 2100 / 2300 / 2500 / 2700
  • Lebar Maksimum Material Gulungan (mm): 430
Mesin Sablon Roll-to-Roll (Lebar Material 530mm)
  • Model: LTA-5070/5080/50100/50120/50140/50160/50180/50200/50220/50240
  • Area Cetak (L×P (mm)):
    Standar: 530×750 / 850 / 1050 / 1250 / 1450 / 1650 / 1850 / 2050 / 2250 / 2450
    Versi CCD: 460×750 / 850 / 1050 / 1250 / 1450 / 1650 / 1850 / 2050 / 2250 / 2450
  • Kecepatan Cetak (pcs/jam): 0–4,500 (bergantung pada konfigurasi mesin, ukuran cetak, dan kebutuhan aplikasi)
  • Ukuran Maksimum Bingkai Screen (L×P (mm)): 800×1100 / 1200 / 1400 / 1600 / 1800 / 2000 / 2200 / 2400 / 2600 / 2800
  • Lebar Maksimum Material Gulungan (mm): 530
Mesin Sablon Roll-to-Roll (Lebar Material 630mm)
  • Model: LTA-6080/60100/60120/60140/60160/60180/60200/60220/60240/60260
  • Area Cetak (LxP (mm)):
    Standar: 630×850 / 1050 / 1250 / 1450 / 1650 / 1850 / 2050 / 2250 / 2450 / 2650
    Versi CCD: 560×850 / 1050 / 1250 / 1450 / 1650 / 1850 / 2050 / 2250 / 2450 / 2650
  • Kecepatan Cetak (pcs/jam): 0–4,500 (bergantung pada konfigurasi mesin, ukuran cetak, dan kebutuhan aplikasi)
  • Ukuran Maksimum Bingkai Screen (L×P (mm)): 900×1200 / 1400 / 1600 / 1800 / 2000 / 2200 / 2400 / 2600 / 2800 / 3000
  • Lebar Maksimum Material Gulungan (mm): 630
Mesin Sablon Roll-to-Roll (Lebar Material 730mm)
  • Model: LTA-7060/7080/70100/70120/70140/70160/70180/70200/70220/70240
  • Area Cetak (LxP (mm)):
    Standar: 730×650 / 850 / 1050 / 1250 / 1450 / 1650 / 1850 / 2050 / 2250 / 2450
    Versi CCD: 660×650 / 850 / 1050 / 1250 / 1450 / 1650 / 1850 / 2050 / 2250 / 2450
  • Kecepatan Cetak (pcs/jam): 0–4,500 (bergantung pada konfigurasi mesin, ukuran cetak, dan kebutuhan aplikasi)
  • Ukuran Maksimum Bingkai Screen (L×P (mm)): 1000×1000 / 1200 / 1400 / 1600 / 1800 / 2000 / 2200 / 2400 / 2600 / 2800
  • Lebar Maksimum Material Gulungan (mm): 730
Mesin Sablon Roll-to-Roll (Lebar Material 830mm)
  • Model: LTA-8060/8080/80100/80120/80140/80160/80180/80200/80220/80240
  • Area Cetak (LxP (mm)):
    Standar: 830×650 / 850 / 1050 / 1250 / 1450 / 1650 / 1850 / 2050 / 2250 / 2450
    Versi CCD: 760×650 / 850 / 1050 / 1250 / 1450 / 1650 / 1850 / 2050 / 2250 / 2450
  • Kecepatan Cetak (pcs/jam): 0–4,500 (bergantung pada konfigurasi mesin, ukuran cetak, dan kebutuhan aplikasi)
  • Ukuran Maksimum Bingkai Screen (L×P (mm)): 1100×1000 / 1200 / 1400 / 1600 / 1800 / 2000 / 2200 / 2400 / 2600 / 2800
  • Lebar Maksimum Material Gulungan (mm): 830
Fitur
  • Dengan sistem pembuka dan penggulung kembali material yang terintegrasi, sistem pengisap vakum bekerja bersama teknologi kontrol ketegangan untuk menjaga kestabilan operasional sekaligus melindungi permukaan hasil cetak dari goresan.
  • Mesin sablon kami dilengkapi dengan pengaturan tekanan cetak, fungsi pencegah tetesan tinta (anti-dripping), serta sistem tampilan parameter secara real-time. Kondisi pencetakan dapat disesuaikan berdasarkan ketebalan material, karakteristik permukaan, dan kebutuhan tinta untuk menghasilkan cetakan yang konsisten pada material berbentuk gulungan.
  • Mesin ini dilengkapi fungsi pemisahan otomatis antara screen dan material cetak (off-contact) untuk aplikasi pencetakan warna pada area luas atau pencetakan menggunakan tinta perekat. Dengan mengatur jarak pemisahan antara screen dan material, sistem membantu mengurangi masalah seperti screen yang menempel pada material dan penumpukan tinta. Fungsi pencegah tetesan tinta juga tersedia sebagai opsi untuk meminimalkan bekas tetesan tinta dan menjaga konsistensi warna.
  • Titik-titik penyetelan utama dilengkapi dengan indikator skala atau tampilan digital. Rakel (squeegee) dan bilah perata tinta (flood bar) dapat disetel secara terpisah sesuai kebutuhan pencetakan. Sementara itu, desain rakel dua sisi memperpanjang masa pakai dan mengurangi frekuensi penggantian. Rangka mesin menggunakan teknologi pelapisan serbuk elektrostatis (electrostatic powder coating) yang memiliki ketahanan baik terhadap pelarut dan keausan akibat penggunaan industri sehari-hari, sehingga mendukung pengoperasian jangka panjang.
  • Mesin ini memiliki struktur modular dengan antarmuka yang telah disiapkan untuk penambahan fungsi. Berbagai opsi, seperti sistem pelubangan otomatis, unit UV curing, dan modul khusus lainnya, dapat diintegrasikan sesuai kebutuhan produksi. Dengan demikian, pelanggan memiliki fleksibilitas untuk meningkatkan kemampuan mesin di masa mendatang.
Komponen
  • Pengumpan Otomatis
    Pengumpan Otomatis
  • Mesin Cetak Otomatis
    Mesin Cetak Otomatis
  • Fungsi Pelubangan
    Fungsi Pelubangan
  • Sistem Registrasi Otomatis (Opsional)
    Sistem Registrasi Otomatis (Opsional)
  • Sistem Registrasi Visual CCD Otomatis (Opsional)
    Sistem Registrasi Visual CCD Otomatis (Opsional)
  • Rol Penarik Vakum (Opsional)
    Rol Penarik Vakum (Opsional)
  • Oven Terowongan (Opsional)
    Oven Terowongan (Opsional)
  • Sistem Pengarah Material (Opsional)
    Sistem Pengarah Material (Opsional)
  • Kontrol Kecepatan Konstan
    Kontrol Kecepatan Konstan
  • Sistem Penanganan Antigores dan Penghilang Listrik Statis (Keduanya Opsional)
    Sistem Penanganan Antigores dan Penghilang Listrik Statis (Keduanya Opsional)
  • Unit Pengarah Material dan Laminasi (Opsional)
    Unit Pengarah Material dan Laminasi (Opsional)
  • Sistem Registrasi Visual CCD Otomatis (Opsional)
    Sistem Registrasi Visual CCD Otomatis (Opsional)
  • Unit Penyetelan Posisi Digital (Opsional)
    Unit Penyetelan Posisi Digital (Opsional)
  • Sistem Pengangkat Servo (Opsional)
    Sistem Pengangkat Servo (Opsional)
  • Unit UV / LED UV Curing (Opsional)
    Unit UV / LED UV Curing (Opsional)
  • Unit Pengelupas Film (Opsional)
    Unit Pengelupas Film (Opsional)
  • Unit Pembersih Material (Opsional)
    Unit Pembersih Material (Opsional)
  • Meja Inspeksi (Opsional)
    Meja Inspeksi (Opsional)

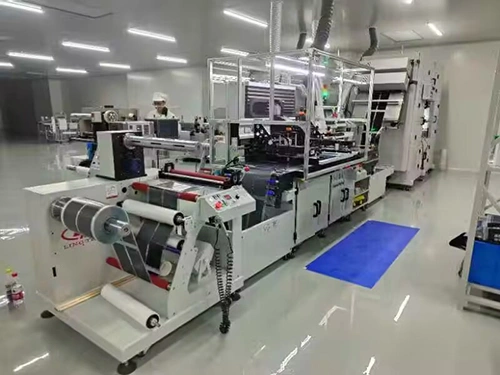

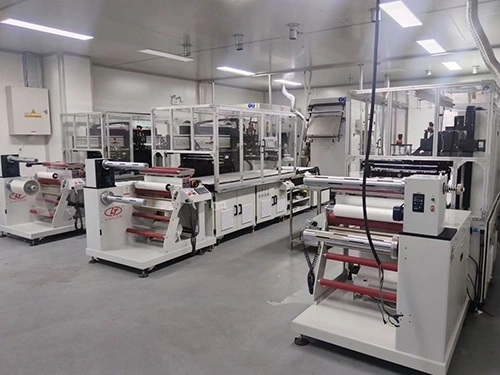

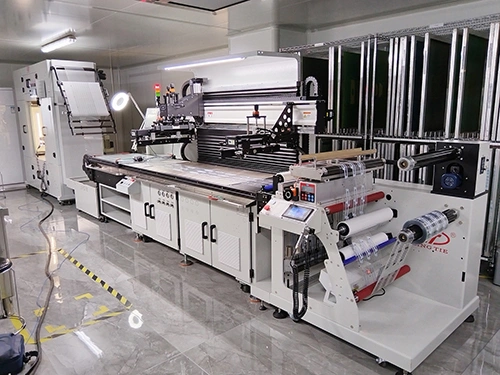

Aplikasi di Lokasi Pelanggan
  • Aplikasi di Lokasi Pelanggan
  • Aplikasi di Lokasi Pelanggan
  • Aplikasi di Lokasi Pelanggan
Berbekal pengalaman lebih dari 20 tahun di bidang rekayasa mesin, LINGTIE merupakan produsen langsung yang berspesialisasi dalam peralatan percetakan industri dan mesin finishing label. Kami menyediakan lini sablon roll-to-roll, mesin cetak letterpress, serta mesin pres heat transfer otomatis. Kami melayani pelanggan di seluruh dunia dari berbagai sektor industri, termasuk kemasan, tekstil dan pakaian, label, produk nonwoven, elektronik, produk plastik, serta pengolahan kertas. Kami juga menyediakan rangkaian lengkap peralatan pendukung, seperti mesin slitter rewinder, mesin inspection rewinder, mesin pemotong material gulungan menjadi lembaran (roll-to-sheet cutter), dan mesin UV curing. Seluruh peralatan tersebut dirancang untuk mendukung proses pengolahan material, mulai dari bahan baku hingga menjadi produk cetak berpresisi tinggi. Mitra pengadaan dari berbagai negara memercayai LINGTIE karena kami menangani seluruh proses produksi secara internal, mulai dari pemesinan presisi hingga perakitan akhir. Dengan demikian, kami dapat menyediakan solusi percetakan siap pakai (turnkey) yang menawarkan kinerja andal, akurasi tinggi, dan stabilitas produksi jangka panjang bagi pelanggan di seluruh dunia.
