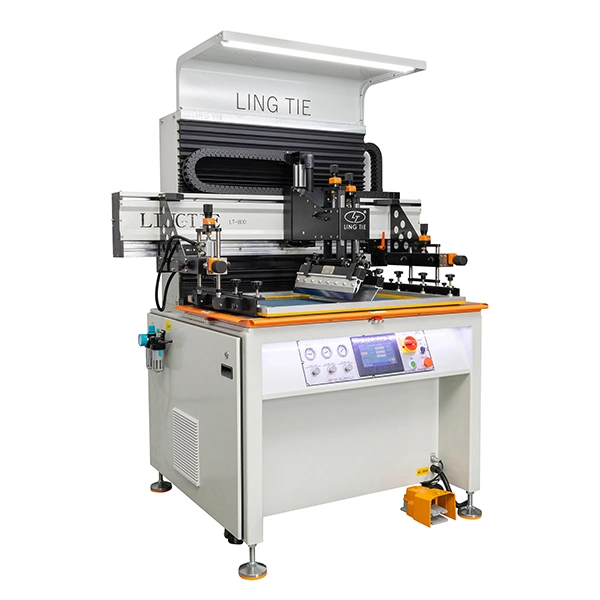

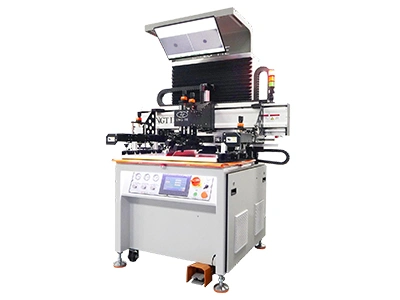

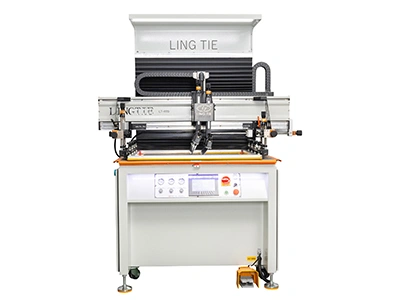

Mesin Sablon Flatbed

Flat Bed Screen Printing Machine

Mesin sablon flatbed dirancang untuk pencetakan presisi pada lembaran individual dan material datar, bukan material gulungan yang diproses secara kontinu. Selama siklus pencetakan, material diletakkan di atas meja cetak. Bilah perata tinta (flood bar) menyebarkan tinta ke seluruh permukaan screen, kemudian rakel (squeegee) menekan tinta melalui jaring screen ke permukaan material. Mesin sablon flatbed menggunakan penggerak servo dan sistem kontrol PLC untuk mengatur langkah pencetakan serta parameter utama guna memastikan akurasi yang konsisten. Lembaran material dapat dimasukkan dan dikeluarkan secara manual atau menggunakan sistem robotik opsional. Mesin ini dapat memproses kertas, karton, lembaran berperekat, papan PCB, kulit, kain, serta berbagai material datar lainnya untuk aplikasi seperti label, panel kontrol, lapisan grafis (graphic overlay), dan komponen elektronik.

Contoh Hasil Cetak
  • Label heat transfer
    Label heat transfer
  • Flexible Printed Circuit (FPC)
    Flexible Printed Circuit (FPC)
  • Lapisan grafis (graphic overlay)
    Lapisan grafis (graphic overlay)
Fitur
  • Mesin sablon flatbed dirancang untuk memproses lembaran individual tanpa memerlukan sistem pembuka dan penggulung kembali material. Mesin ini dapat menangani berbagai ukuran lembaran dan jenis material, mulai dari ukuran A4 hingga format yang lebih besar.
  • Meja vakum dapat beroperasi dalam mode hisap kontinu maupun intermiten untuk menjaga material dengan berbagai ketebalan tetap rata dan stabil selama proses pencetakan. Operator juga dapat menyesuaikan pengaturan pencetakan sesuai jenis material untuk mempertahankan akurasi yang baik tanpa menggores permukaannya.
  • Fungsi off-contact cocok untuk pencetakan area penuh dan aplikasi tinta perekat karena membantu mencegah screen menempel pada material serta mengurangi penumpukan tinta pada jaring screen. Fungsi pencegah tetesan tinta juga tersedia sebagai opsi untuk mengurangi bekas tinta yang tidak diinginkan dan variasi warna.
  • Titik penyetelan dilengkapi skala atau indikator digital untuk mempermudah pengaturan mesin. Sudut rakel dan bilah perata tinta (flood bar) dapat disesuaikan secara terpisah sesuai jenis tinta dan kebutuhan pencetakan. Rakel dua sisi dapat digunakan pada kedua ujungnya untuk memperpanjang masa pakai.
  • Unit pencetakan dapat dinaikkan atau diturunkan menggunakan kontrol servo, sehingga operator dapat mengatur ketinggian kerja sesuai jenis produk dan kebutuhan pencetakan.
  • Mesin sablon flatbed memiliki desain modular dengan ruang untuk penambahan fungsi opsional. Dengan demikian, modul tambahan dapat dipasang di kemudian hari seiring perubahan kebutuhan produksi.
  • Tekanan pencetakan dan tekanan pencegah tetesan tinta ditampilkan pada alat ukur yang terpisah, sehingga operator dapat menyesuaikan pengaturan dengan lebih akurat saat diperlukan.
Mesin Sablon Flatbed (Lebar Cetak 400 mm)
  • Model: LTAD-4060 /4070 /4080/4090/40100/40110/40120/40130/40140
  • Area Cetak (L×P (mm)) :
    Standar: 400×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
    Versi CCD: 360×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
  • Kecepatan Cetak (pcs/jam): 0–1.200, bergantung pada konfigurasi mesin, ukuran cetak, dan kebutuhan aplikasi.
  • Ukuran Maksimum Bingkai Screen (L × P, mm): 700×950 / 1050 / 1150 / 1250 / 1350 / 1450 / 1550 / 1650 / 1750
  • Ukuran Meja Cetak (L×P (mm)): 500×900
Mesin Sablon Flatbed (Lebar Cetak 500mm)
  • Model: LTAD- 5060/5070/5080/5095/50100/50110/50120/50130/50140
  • Area Cetak (L×P (mm)) :
    Standar: 500×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
    Versi CCD: 460×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
  • Kecepatan Cetak (pcs/jam): 0–1.200, bergantung pada konfigurasi mesin, ukuran cetak, dan kebutuhan aplikasi.
  • Ukuran Maksimum Bingkai Screen (L × P, mm): 800×950 / 1050 / 1150 / 1250 / 1350 / 1450 / 1550 / 1650 / 1750
  • Ukuran Meja Cetak (L×P (mm)): 500×900 / 600×1050 for the LTAD-5095
Mesin Sablon Flatbed (Lebar Cetak 600mm)
  • Model: LTAD-6060/6070/6080/6090/60100/60110/60120/60130/60140
  • Area Cetak (L×P (mm)) :
    Standar: 600×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
    Versi CCD: 560×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
  • Kecepatan Cetak (pcs/jam): 0–1,200, bergantung pada konfigurasi mesin, ukuran cetak, dan kebutuhan aplikasi
  • Ukuran Maksimum Bingkai Screen (L × P, mm)): 900×950 / 1050 / 1150 / 1250 / 1350 / 1450 / 1550 / 1650 / 1750
  • Ukuran Meja Cetak (L×P (mm)): 700×900
Mesin Sablon Flatbed (Lebar Cetak 700mm)
  • Model: LTAD-7060/7070/7080/7090/70100/70110/70120/70130/70140
  • Area Cetak (L×P (mm)) :
    Standar: 700×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
    Versi CCD: 660×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
  • Kecepatan Cetak (pcs/jam): 0–1,200, bergantung pada konfigurasi mesin, ukuran cetak, dan kebutuhan aplikasi
  • Ukuran Maksimum Bingkai Screen (L × P, mm)): 900×950 / 1050 / 1150 / 1250 / 1350 / 1450 / 1550 / 1650 / 1750
  • Ukuran Meja Cetak (L×P (mm)): 800×900
Mesin Sablon Flatbed (Lebar Cetak 800mm)
  • Model: LTAD-8060/8070/8080/8090/80100/80110/80120/80130/80140
  • Area Cetak (L×P (mm)) :
    Standar: 800×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
    Versi CCD: 760×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
  • Kecepatan Cetak (pcs/jam): 0–1,200, bergantung pada konfigurasi mesin, ukuran cetak, dan kebutuhan aplikasi
  • Ukuran Maksimum Bingkai Screen (L × P, mm)): 1100×950 / 1050 / 1150 / 1250 / 1350 / 1450 / 1550 / 1650 / 1750
  • Ukuran Meja Cetak (L×P (mm)): 900×900
Detail
  • Mesin Sablon Flatbed

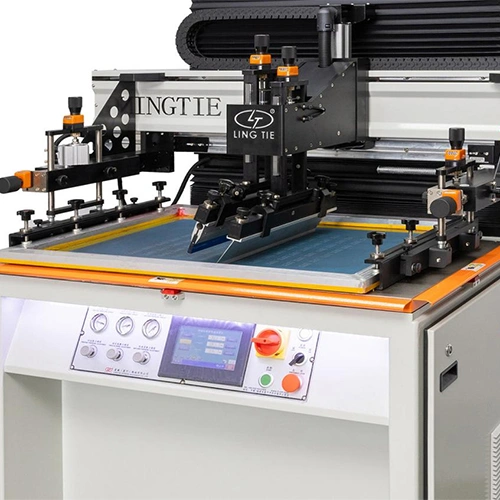

    Meja cetak baja yang digerinda dengan presisi tinggi, dilengkapi perlindungan keselamatan menyeluruh
  • Mesin Sablon Flatbed

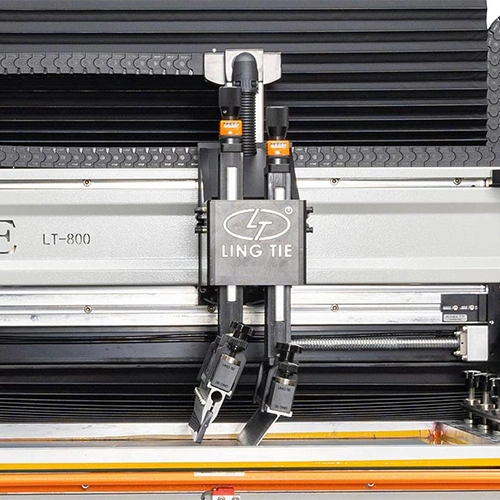

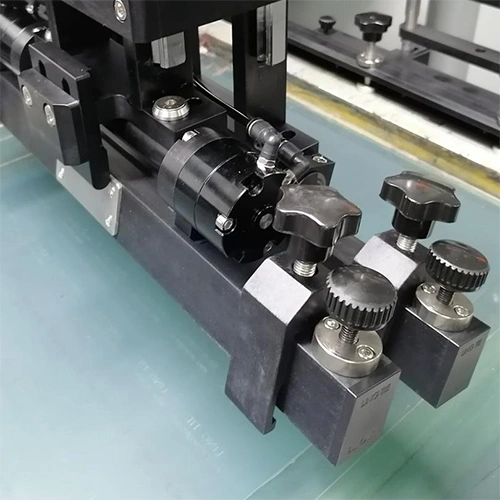

    Sudut kemiringan rakel dan bilah perata tinta dapat disesuaikan
  • Mesin Sablon Flatbed
    Rakel dilengkapi pengaturan tekanan dan tampilan digital
  • Mesin Sablon Flatbed
    Fungsi anti-tetes tinta
  • Mesin Sablon Flatbed

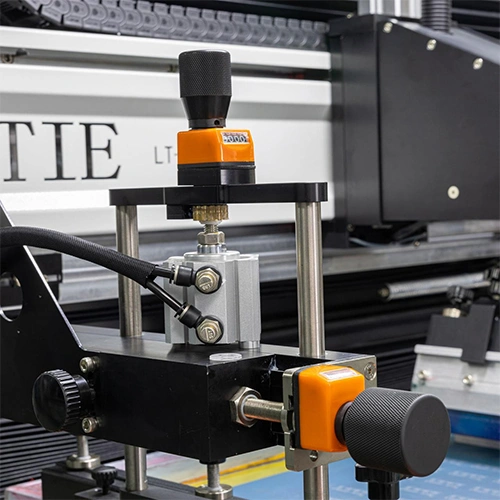

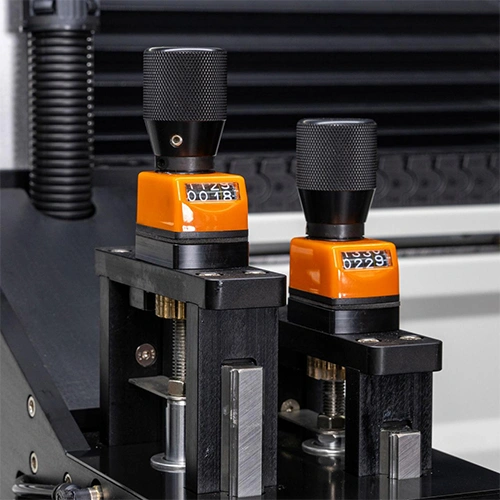

    Fungsi screen peel-off dengan tampilan digital untuk nilai pengaturan pada setiap titik penyesuaian
  • Mesin Sablon Flatbed

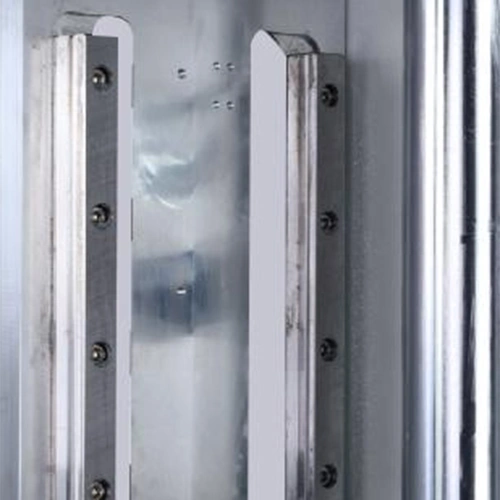

    Struktur enam kolom dengan empat rel pemandu linear presisi tinggi yang diimpor dari Taiwan, meningkatkan akurasi pemosisian ulang, stabilitas, dan daya tahan
  • Mesin Sablon Flatbed

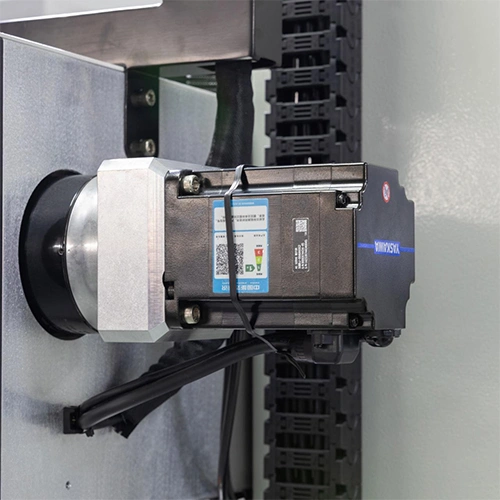

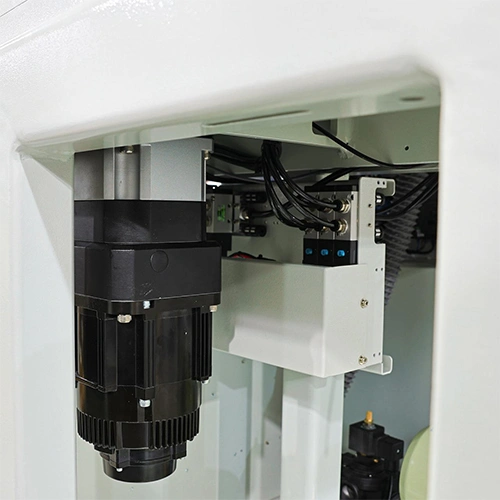

    Motor servo Yaskawa yang dipadukan dengan sistem penggerak reduksi merek Taiwan untuk memastikan presisi
  • Mesin Sablon Flatbed
    Pengangkatan yang dikendalikan oleh servo
