Mesin Inspeksi dan Penggulungan Ulang (Inspection Rewinder)

Mesin Inspeksi dan Penggulungan Ulang (Inspection Rewinder)

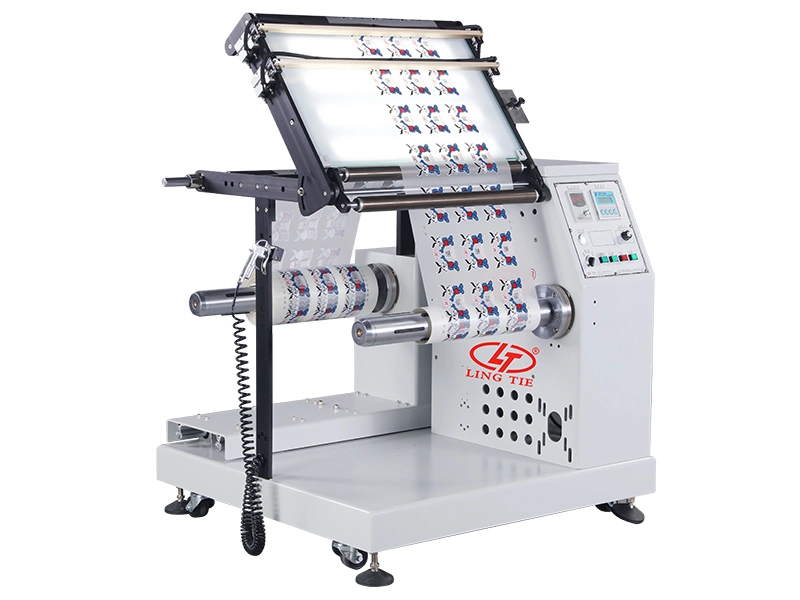

Inspection Rewinder

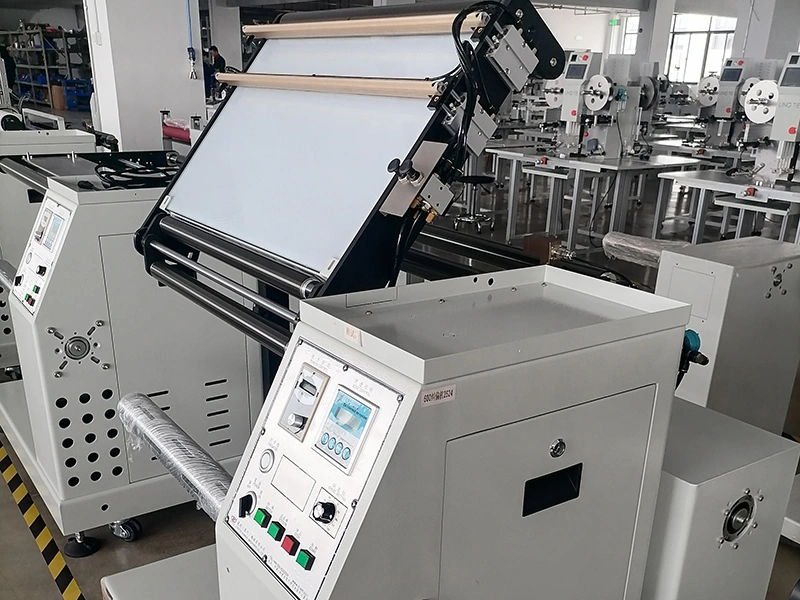

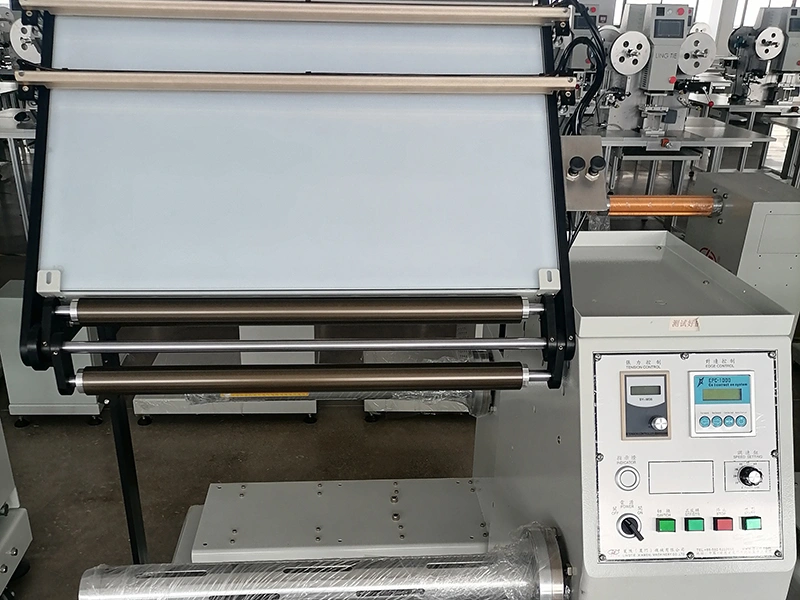

Mesin inspeksi dan penggulungan ulang menggabungkan sistem pengarah material otomatis (automatic web guiding) dan penggulungan ulang dengan meja inspeksi untuk memeriksa material fleksibel hasil cetak saat material bergerak. Meja inspeksi memiliki permukaan kaca dengan pencahayaan latar putih di bagian bawah, sehingga area cetak lebih mudah diperiksa. Perangkat penahan (hold-down device), berupa batang yang menjaga material tetap rata pada meja inspeksi, membantu mempertahankan posisi material selama pemeriksaan. Sudut kemiringan meja inspeksi dapat disesuaikan, sehingga operator dapat mengubah posisi pengamatan saat memeriksa material untuk mendeteksi cacat cetak yang terlihat.

Contoh Material untuk Inspeksi
  • Contoh Material untuk Inspeksi
  • Contoh Material untuk Inspeksi
  • Contoh Material untuk Inspeksi
Spesifikasi Teknis
Model LTD-400B LTD-600B LTD-700B LTD-900B (5th Gen.) LTD-1000B (5th Gen.)
Lebar Material Gulungan Maksimum mm 400 600 700 900 1000
Beban Maksimum  kg 70 (dapat disesuaikan)  70 (dapat disesuaikan)  70 (dapat disesuaikan)  200 (dapat disesuaikan)  200 (dapat disesuaikan)
Diameter Gulungan Maksimum  mm 650 650 650 910 910
Catu Daya  V / kW 220 / 0,75  220 / 1,7  220 / 1,7  220 / 1,7  220 / 1,7
Tegangan Elektromagnetik  N 0–25 0–25 0–25 100 100
Langkah Pengarah Material  mm 140 (±70)  140 (±70)  140 (±70)  140 (±70)  140 (±70)
Berat Bersih  kg 290 330 360 600 630
Dimensi Mesin (P×L×T)  mm 1000×950×1050 (+100 dapat disesuaikan)  1000×1150×1050 (+100 dapat disesuaikan)  1000×1250×1050 (+100 dapat disesuaikan)  1310×1664×1140 (+100 dapat disesuaikan)  1310×1764×1140 (+100 dapat disesuaikan)
Ukuran dan model lainnya tersedia berdasarkan permintaan. Berat dapat bervariasi tergantung pada konfigurasi akhir mesin.
Komponen

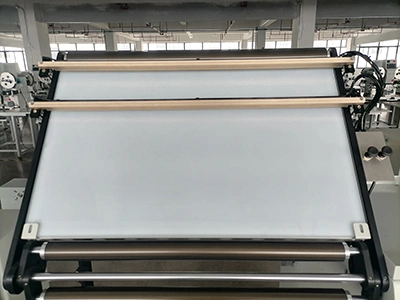

  • Meja Inspeksi
    Meja Inspeksi

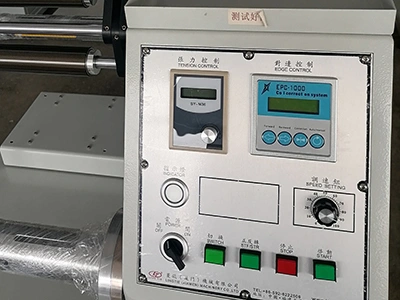

  • Panel Kontrol
    Panel Kontrol

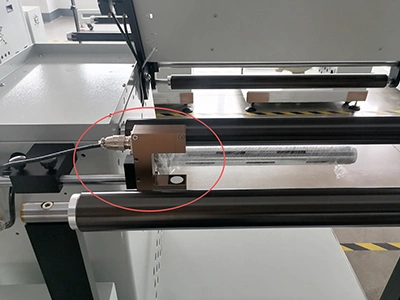

  • Sensor Pengarah Material
    Sensor Pengarah Material
Fungsi Opsional
  • Kontrol Kecepatan Konstan Berbasis PLC
    Kontrol Kecepatan Konstan Berbasis PLC
  • Pembersihan Material Gulungan
    Pembersihan Material Gulungan
  • Unit Corona untuk Material Konduktif
    Unit Corona untuk Material Konduktif
  • Kontrol Ketegangan Elektromagnetik Semi-Otomatis
    Kontrol Ketegangan Elektromagnetik Semi-Otomatis
  • Fungsi Laminasi
    Fungsi Laminasi
  • Fungsi Pengukuran Panjang
    Fungsi Pengukuran Panjang
  • Fungsi Penghitungan
    Fungsi Penghitungan
  • Fungsi Pemanasan
    Fungsi Pemanasan
  • Meja Penyambungan Material
    Meja Penyambungan Material
  • Sikat Antistatis
    Sikat Antistatis
  • Meja Inspeksi
    Meja Inspeksi
  • Tekanan Pneumatik
    Tekanan Pneumatik
  • Pengelupasan Film
    Pengelupasan Film

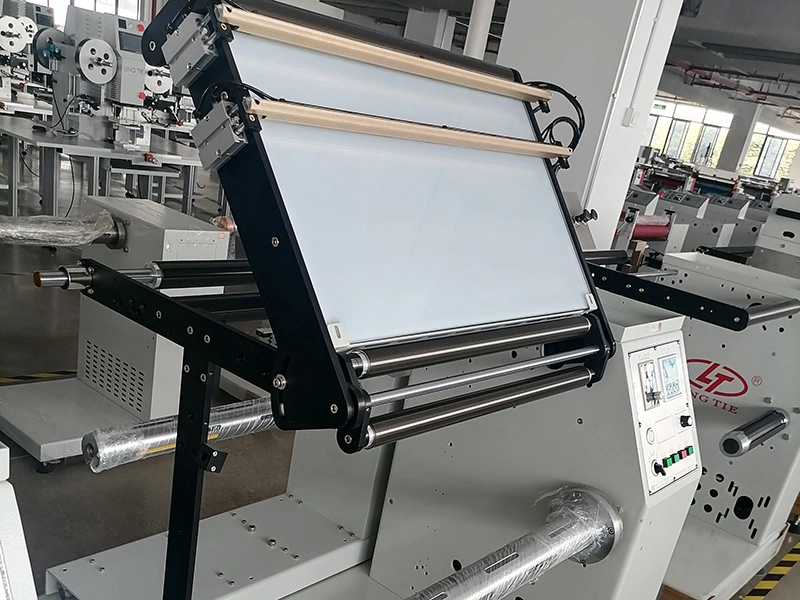

  • Meja Inspeksi Miring
    Meja Inspeksi Miring
  • Pemotongan Celah dengan Pisau Putar
    Pemotongan Celah dengan Pisau Putar
  • Pemotongan Celah dengan Pisau Silet
    Pemotongan Celah dengan Pisau Silet
